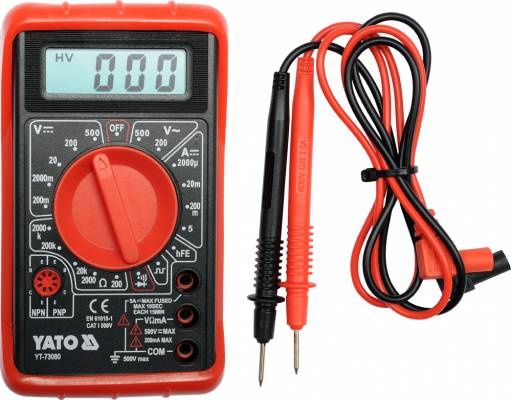

MULTIMETR / MIERNIK CYFROWY, UNIWERSALNY YATO

Miernik uniwersalny YT-73080 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Jest to podstawowy model w naszej ofercie. Dodatkowym zabezpieczeniem przed uszkodzeniami mechanicznymi jest tzw. holster – czyli gumowa obudowa naciągana na obudowę urządzenia.

DOKŁADNOŚCI POMIARU
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V
– dokładność pomiaru miernika YT-73080 dla tego zakresu to: ±(2% + 10), rozdzielczość 1V
– obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość
– obliczenia: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7V
Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 14,7V*
– wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,146V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73080 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

UWAGA !
W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik – w innym wypadku ryzykujemy uszkodzenie urządzenia.

PODSTAWOWE POMIARY:

  • pomiar napięcia przemiennego: A.C. 0-500V
  • pomiar napięcia stałego: D.C. 0-500V
  • pomiar natężenia prądu stałego: D.C. 0-5A
  • pomiar rezystancji: 0-2MΩ
  • test diody: IF 1mA, UR 3V
  • test ciągłości obwodu: 0-30Ωy

DODATKOWE POMIARY:

  • test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe
  • generator przebiegu prostokątnego: 5Vpp, 50Hz

WBUDOWANE FUNKCJE:

  • Generator przebiegu – ustawienie pokrętła na generowanie sygnału spowoduje wygenerowanie przez miernik fali prostokątnej o napięciu międzyszczytowym 5Vpp o częstotliwości około 50Hz. Sygnał można wykorzystać w technice audio np. w diagnostyce głośników
  • DATA HOLD [H] – zachowanie na wyświetlaczu aktualnie mierzonej wartości

DODATKOWE INFORMACJE:

  • wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
  • sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30Ω
  • automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 30Ω (brak możliwości ustawienia miernika tylko na test diody)
  • w zestawie sondy pomiarowe
  • konstrukcja z zabezpieczeniami przeciążeniowymi
  • obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
  • wskaźnik niskiego poziomu baterii
  • zasilanie: bateria 9V(6F22)
